Hydraulique et Pneumatique

Pascal, vérins, débits, pertes de charge

🏭 Application industrielle : Les systèmes hydrauliques et pneumatiques sont omniprésents dans l'industrie : presses hydrauliques, bras d'engins de chantier, freins, suspensions actives, préhenseurs pneumatiques et robots de production.
L'hydraulique et la pneumatique utilisent des fluides (huile ou air comprimé) pour transmettre de l'énergie mécanique.

Le théorème de Pascal affirme que toute variation de pression en un point d'un fluide incompressible au repos se transmet intégralement à tous les points du fluide. C'est le principe fondamental des systèmes hydrauliques.

Un vérin hydraulique convertit la pression en force linéaire. En poussée : F=P×SpistonF = P \times S_{\text{piston}} avec S=πD2/4S = \pi D^2/4. En rétraction : la surface utile est la surface annulaire Sann=π(D2−d2)/4S_{\text{ann}} = \pi(D^2 - d^2)/4 (on soustrait la tige), donc la force est plus faible.

La conservation du débit (équation de continuité) : Q=S×vQ = S \times v lie la section, la vitesse du fluide et le volume déplacé. Le débit de la pompe fixe la vitesse du vérin : v=Q/Sv = Q / S.

La puissance hydraulique est Ph=p×QP_h = p \times Q (pression ×\times débit). Les pertes de charge régulières dans une conduite sont données par ΔP=λ⋅(L/D)⋅(ρv2/2)\Delta P = \lambda \cdot (L/D) \cdot (\rho v^2 / 2), où λ\lambda est le coefficient de frottement, LL la longueur, DD le diamètre intérieur. Elles réduisent la pression disponible au vérin.

📖 Vocabulaire clé

Pression PP : Force par unité de surface : P=F/SP = F/S, en Pascal (Pa). 1 bar =105= 10^5 Pa. Hydraulique industrielle : 100 à 350 bars. Pneumatique : 4 à 10 bars.
Débit volumique QQ : Volume de fluide traversant une section par unité de temps : Q=S×vQ = S \times v (m³/s ou L/min). En pratique : 1 L/min =1,667×10−5= 1{,}667 \times 10^{-5} m³/s.
Théorème de Pascal : Toute variation de pression appliquée en un point d'un fluide incompressible au repos se transmet intégralement et instantanément à tous les points du fluide.
Puissance hydraulique : Ph=p×QP_h = p \times Q (en W), avec pp en Pa et QQ en m³/s. Également : Ph=F×vP_h = F \times v (force ×\times vitesse du vérin).
Pertes de charge régulières : ΔP=λ⋅(L/D)⋅(ρv2/2)\Delta P = \lambda \cdot (L/D) \cdot (\rho v^2 / 2), avec λ\lambda coefficient de frottement (Moody), LL longueur (m), DD diamètre intérieur (m), ρ\rho masse volumique (kg/m³), vv vitesse (m/s).

📋 Calculer la force et la vitesse d'un vérin hydraulique

  1. 1 Section et pression : Identifier la pression PP et le diamètre du piston DD. Calculer la section : S=πD2/4S = \pi D^2 / 4.
    Exemple : P=150P = 150 bar, D=80D = 80 mm → S=π×0,082/4=5,027×10−3S = \pi \times 0{,}08^2 / 4 = 5{,}027 \times 10^{-3} m².
  2. 2 Force de poussée : Force de poussée : F=P×SF = P \times S. Convertir la pression en Pa : 150150 bar =150×105= 150 \times 10^5 Pa.
    Exemple : F=1,5×107×5,027×10−3=75,4F = 1{,}5 \times 10^7 \times 5{,}027 \times 10^{-3} = 75{,}4 kN.
  3. 3 Rétraction avec tige : En rétraction, soustraire la section de la tige : Sann=π(D2−d2)/4S_{\text{ann}} = \pi(D^2 - d^2)/4.
    Exemple : Tige d=40d = 40 mm → Sann=π(0,082−0,042)/4=3,77×10−3S_{\text{ann}} = \pi(0{,}08^2 - 0{,}04^2)/4 = 3{,}77 \times 10^{-3} m² → Fret=56,5F_{\text{ret}} = 56{,}5 kN.
  4. 4 Vitesse du vérin : Vitesse du vérin : v=Q/Sv = Q / S, avec QQ le débit de la pompe (en m³/s).
    Exemple : Q=15Q = 15 L/min =2,5×10−4= 2{,}5 \times 10^{-4} m³/s → v=2,5×10−4/5,027×10−3=0,050v = 2{,}5 \times 10^{-4} / 5{,}027 \times 10^{-3} = 0{,}050 m/s =50= 50 mm/s.

✅ Exemple résolu

Énoncé : Un vérin hydraulique double effet a un piston de diamètre D=60D = 60 mm et une tige de diamètre d=30d = 30 mm. Pression : P=200P = 200 bar. Calculer les forces de poussée et de rétraction.
Démarche :
  1. Spiston=π×0,062/4=2,827×10−3S_{\text{piston}} = \pi \times 0{,}06^2 / 4 = 2{,}827 \times 10^{-3} m².
  2. P=200P = 200 bar =2×107= 2 \times 10^7 Pa.
  3. Poussée : F=2×107×2,827×10−3=56,5F = 2 \times 10^7 \times 2{,}827 \times 10^{-3} = 56{,}5 kN.
  4. Sann=π(0,062−0,032)/4=2,12×10−3S_{\text{ann}} = \pi(0{,}06^2 - 0{,}03^2)/4 = 2{,}12 \times 10^{-3} m².
  5. Rétraction : Fret=2×107×2,12×10−3=42,4F_{\text{ret}} = 2 \times 10^7 \times 2{,}12 \times 10^{-3} = 42{,}4 kN.
  6. Rapport Fret/F=42,4/56,5=75%F_{\text{ret}} / F = 42{,}4 / 56{,}5 = 75\% (la rétraction donne 75% de la poussée).
Réponse : Fpousseˊe≈56,5F_{\text{poussée}} \approx 56{,}5 kN, Freˊtraction≈42,4F_{\text{rétraction}} \approx 42{,}4 kN.

📏 Relations fondamentales

P=FSP = \dfrac{F}{S} (pression)
F=P×SF = P \times S (force du vérin)
Sann=π(D2−d2)4S_{\text{ann}} = \dfrac{\pi(D^2 - d^2)}{4} (surface annulaire)
Q=S×vQ = S \times v (conservation du débit)
Ph=p×QP_h = p \times Q (puissance hydraulique)
ΔP=λ⋅LD⋅ρv22\Delta P = \lambda \cdot \dfrac{L}{D} \cdot \dfrac{\rho v^2}{2} (pertes de charge)

🎨 Illustration

Coupe de vérin double effet
Piston de diamètre D = 60 mm, tige de diamètre d = 30 mm, P = 200 bar

Schéma de principe en coupe (à gauche/au-dessus) et photo réelle d'un vérin coupé (ci-dessous) : on retrouve la même architecture — corps, piston, tige, deux chambres.

Coupe d'un verin hydraulique double effet Vue en coupe longitudinale d'un verin : corps cylindrique, piston de diametre D separant deux chambres, tige de diametre d qui sort d'un cote. La chambre A (cote piston plein) recoit la pression pour la poussee ; la chambre B (annulaire, autour de la tige) recoit la pression pour la retraction. P (poussée) P (rétraction) F ≈ 56,5 kN D = 60 mm d = 30 mm Chambre A (poussée) Chambre B (rétraction) Piston Tige

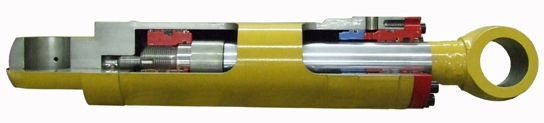

Photo d'un vérin hydraulique réel, coupé, montrant le corps, le piston et la tige Vérin hydraulique réel, coupé — mêmes éléments que le schéma : corps, piston, tige. Photo domaine public (Hotdogcartman / Hyco, Wikimedia Commons).
  • 1 La chambre A (côté plein) donne la poussée : F = P × S, avec S = π D²/4. Ici F ≈ 56,5 kN, exactement l'exemple du cours.
  • 2 La chambre B est annulaire — elle entoure la tige — donc sa surface utile S_ann = π(D² − d²)/4 est plus petite : en rétraction, la force tombe à environ 42,4 kN, soit 75 % de la poussée.
  • 3 Sur la photo, la même logique s'applique : le piston sépare bien deux volumes de tailles différentes de part et d'autre, à cause de la tige qui n'occupe qu'un seul côté.
Ce qu'il faut lire : Repère d'abord le piston (la pièce qui bouge) puis la tige qui en sort d'un seul côté : c'est cette dissymétrie qui explique pourquoi pousser est toujours plus fort que tirer.
Coupe de principe d'un vérin double effet (D = 60 mm, d = 30 mm, P = 200 bar) et photo d'un vérin réel en coupe pour comparaison.

❌ Une erreur, une suggestion

❌ L'erreur fréquente

Attention à la distinction poussée / rétraction !

✅ La suggestion

En poussée : S=πD2/4S = \pi D^2/4. En rétraction : Sann=π(D2−d2)/4S_{\text{ann}} = \pi(D^2 - d^2)/4. La force de traction est toujours inférieure. De plus, 1 bar =105= 10^5 Pa (pas 10310^3 !) et il faut convertir L/min en m³/s : diviser par 60 00060\,000.

💡 À retenir

  • Le théorème de Pascal est le fondement : la pression se transmet intégralement dans un fluide incompressible au repos.
  • Force du vérin en poussée : F=P×SF = P \times S. En rétraction : F=P×SannF = P \times S_{\text{ann}} (toujours inférieure).
  • Le débit fixe la vitesse du vérin : v=Q/Sv = Q / S.
  • La puissance hydraulique est Ph=p×QP_h = p \times Q.
  • Les pertes de charge réduisent la pression utile : elles dépendent de la longueur, du diamètre et de la vitesse du fluide.

🏭 Application industrielle

Où retrouve-t-on ce principe en ingénierie ?
Les systèmes hydrauliques et pneumatiques sont omniprésents dans l'industrie : presses hydrauliques, bras d'engins de chantier, freins, suspensions actives, préhenseurs pneumatiques et robots de production.
